变频器受到扰乱会怎样

来源:公司编辑部  发布时间:2020-04-29 11:32  阅读:0

     变频器受到扰乱会怎样?大家都已非常熟知变频器。那么大家要知道在操作变频器的时候如果受到扰乱,变频器会怎样呢?下面我们就一起来看一下会有什么情况发生?

     变频器在应用中的干扰主要表现为:高次谐波、噪声与振动、负载匹配、发热等问题。这些干扰是不可避免的,因为变频器的输入部分为整流电路,输出部分为逆变电路,它们都是由起开关作用的非线性元件组成的,而在开断电路的过程中,都要产生高次谐波,从而使其输入电源和输出的电压波形和电流波形产生畸变。下面针对谐波问题进行分析并提出相应措施。

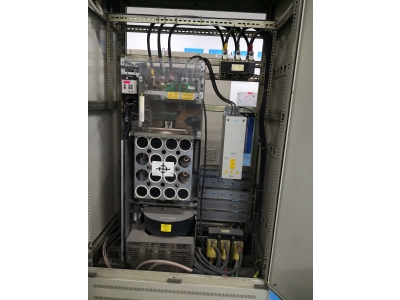

  永磁同步变频器

  容量较小的变频器,高次谐波的影响较校但容量较大或数量较多时,就要处理由高次谐波电流引起的高次谐波干扰,否则将影响到设备和检测元件,严重时可能使这些设备误动作。根据英国的ACE报告,各种对象对高次谐波的敏感程度如下:电动机在10%~20%以下无影响;仪器|仪表|仪表电压畸变10%,电流畸变10%,误差在1%以下;电子开关超过10%会产生误动作;计算机超过5%会出错。鉴于以上情况,在工业现场中,需采取措施降低干扰,把干扰控制在允许的范围内。

  1.切断干扰传播途径

  (1)干扰的传播常通过共用的接地线传播。将动力线的接地与控制线的接地分开是切断这一途径的根本方法,即将动力装置的接地端子接到地线上,将控制装置的接地端子接到该装置盘的金属外壳上。

  (2)信号线靠近有干扰源的导线时,干扰会被诱导到信号线上,使信号受到干扰,布线分离对消除这种干扰行之有效。实际工程中需把高压电缆、动力电缆、控制电缆常常与仪表电缆、计算机电缆分开布线,分走不同的桥架。变频器的控制线也要与其主回路线路以垂直的方式布线。

  2.控制高次谐波

  (1)在变频器前侧安装线路电抗器,可控制电源侧过电压,并降低变频器产生的电流畸变,避免使主电源受到严重干扰。该方案价格便宜,但限制谐波的效率有限,且电抗太大时会产生无法接受的电压降损失。

  (2)在变频器前加装LC无源滤波器,滤掉高次谐波,通常滤掉5次和7次谐波,但该方法完全取决于电源和负载,灵活性。

  (3)设置专用滤波器用来检测变频器和相位,并产生一个与谐波电流的幅值相同且相位正好相反的电流,通到变频器中,从而可以有效地吸收谐波电流。

  (4)当设备的附近环境受到电磁干扰时,应装设抗射频干扰滤波器,可减少主电源的传导发射,且要采取措施屏蔽电机电缆。


  (5)当电机电缆长度大于50m或80m(非屏蔽)时,为了防止电机启动时的瞬时过电压,减少电机对地的泄漏电流和噪声,保护电动机,在变频器与电机之间安装电抗器。

  (6)增加变频器供电电源内阻抗。通常电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用,内阻抗越大,谐波含量越小,这种内阻抗就是变压器的短路阻抗。因此选择变频器供电电源时,要选择短路阻抗大的变压器。

  (7)采用变压器多相运行。通用变频器为六脉波整流器,因此产生的谐波较大。如果采用变压器多相运行,使相位角互差30°,如Y-Δ、Δ-Δ组合的变压器构成12脉波的效果,可减小低次谐波电流,很好的控制谐波。

        以上简要介绍了变频器在受到扰乱会怎样,会出现一些什么情况,希望大家通过了解能够有所帮助。在日后使用的时候能够清楚的了解,避免差错。
